DRAKE user




 3A2LF est un utilisateur et un collectionneur de matériel radio américain DRAKE. Un nom de légende, un mythe dans le monde des radioamateurs.

J’acquis ma première ligne DRAKE complète en 1982 (TR7-RV7-MN2700, etc.) au moment où la station côtière Monaco-Radio (voir plus loin) s’équipait d’un tel matériel. Ligne que j’ai abandonnée ensuite pour me contenter de divers émetteurs-récepteurs YAESU (FT 707, FT 901 DM, ligne complète FT 902 DM, FT 757GXII, etc) ou d’ICOM (IC 720, IC 730, par ex.). Je suis revenu au matériel DRAKE – nostalgie lorsque tu nous tient… - ces dernières années avec l’acquisition d’appareils à tubes dont j’apprécie la fiabilité et la rondeur de la BF : TR3, TR4C, R4V, R4B, TR4 CW.


Ligne DRAKE à tubes : TR3, TR4C, RV4C, R4C, MN7, FS4, AC4... tout est opérationnel. A gauche Yaesu FT 101E...

Le DRAKE R4C à tubes reste un excellent récepteur
DRAKE RV4C TR4C, un bon tandem en CW

DRAKE Intérieur d'un TR4, chasis cuivre rouge (WB4HFN)

DRAKE TR3 R4C FS4

DRAKE Intérieur d'un TR3... un beau chassis en cuivre rouge (WB4HFN).


Wattmètre W design ligne 4. Le TOS est calculé en utilisant un abaque. Il en a existé deux modèles, W-4 et WV-4. Le plus courant, le W-4, 1,8 – 54 MHz. Deux gammes de lecture de la puissance émise/réfléchie (choix par inverseur), 0 – 200 W et 0 – 2000 W. Sonde déportable, sur sorties SO 239.


DRAKE W-4 wattmètre HF (WB4HFN




























Le WV-4 est plutôt rare. Mêmes caractéristiques générales que le W-4 mais 20- 200 MHz et lecture de la puissance émise/réfléchie (choix par inverseur), 0 – 100 W et 0 – 1000 W. Sonde déportable, sur sorties N.
DRAKE WV-4 wattmètre VHF


Ces dernières années retour à la reconstruction d’une ligne complète TR7-R7A-RV7-MN2700 et autres accessoires de la marque. Les TR7/R7A fonctionnent maintenant en transceiver. Des appareils fantastiques qui ont leurs inconditionnels.

Ligne DRAKE TR7, RV7, R7, R7A, MN2700... et du YAESU !


Transceiver DRAKE TR7 n° 83xx (dans les derniers fabriqués)

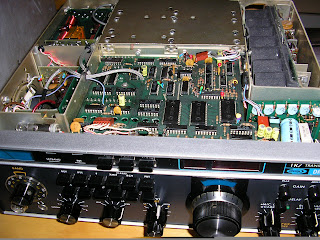

TR7, vue intérieure. Du travail de professionnel.


 DRAKE. Alimentation PS7.


 Intérieur de la PS7. Du très sérieux, sur-dimensionné.

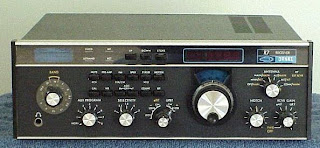

Récepteur RAKE R7


Récepteur DRAKE R7A n° 32xx

R7A intérieur, une fabrication soignée

Récepteur R7A, autre face.


 DRAKE MN 2700 antenna tuner n°51xx.

 MN2700 dernière fabrication avec self sur mandrin céramique (à gauche)


MN 2700 n°51xx des dernières fabrications mais comportant une self sur air comme dans les premiers modèles.





Wattmètre DRAKE WH-7. Mesure de la puissance en trois gammes, 20, 200 et 2000 Watts et SWR.  Mon WH7 a été modifié par intégration d’un module de mesure de la puissance PEP de  LNA Technology (U.S.A.), PR-80 Peak conversion. Sonde déportée (prises SO 239). La calibration a été faite à l’aide d'un Bird 43. Contrairement au WH-7 standard, le galvanomètre est maintenant éclairé par des  LED bleues de Radio Lab Works N9OO. Alimentation nécessaire de 13,8 V.


WH7 modifié en situation de mesure (à sa droite le haut-parleur MS7.
WH7 modifié  et la sonde déportée.

WH7 modifié (dans le boitier blindé le PR-80 Peak conversion).
Galvanomètre du WH7 modifié éclairé par LED bleues.


Kit de LED bleues


Kit de LED bleues d’éclairage du S-mètre et du vernier des TR7, R7 et RV7. de Radio Lab Works, N900. Le Bleu DRAKE…. d’un bel effet.




Connectique d alimentation DC du TR7 de Ron, WB4HFN.


Connectique de liaison TR7/R7A (mode « transceiver ») de Ron, WB4HFN, de qualité professionnelle.

Récepteur DRAKE SSR1 n# 53xxx (1978), souvenir des années SWL. C’est le seul récepteur DRAKE fabriqué au Japon et non aux U.S.A. Couvre de 500KHz à 30 MHz. Modes AM, LSB, USB, (CW).  Ce n’est pas un modèle du genre pour la réception des signaux surtout en bandes basses (intermodulation), mais ce récepteur a fait le bonheur de milliers d’écouteurs futurs radioamateurs de par le monde.

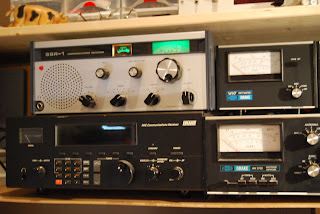

Récepteur DRAKE SSR1. A sa droite WH7 modifié. Au-dessous R8E et MN2700.


Le récepteur DRAKE R8E est un récepteur méconnu de nombre de radioamateurs car peu importé en Europe (1992-1993). Ce récepteur aurait dû être suivi d’un transceiver TR8 qui ne vit jamais le jour sur le marché. Sindre TORP, LA6OP, qui possède la plus grande collection  de matériel DRAKE au monde a retrouvé le  prototype de ce TR8 qui figure désormais en bonne place dans son musée personnel. Le R8E est un excellent récepteur qu’il m’est arrivé de faire fonctionner en récepteur externe d'un … YAESU… Il a même existé une version commerciale de cet excellent récepteur, le R8000, en rack professionnel 19’’, incluant un convertisseur VHF.



Récepteur R8E (version Europe, importée en Allemagne).

Ma station DRAKE en photos
